产品介绍

  BCQ型起重量限制器是安徽起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。该装置具有声报警、立即报警、切断芜湖起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。

  该产品在设计上采用了先进的计算机技术，有自动校核检查 和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、 工作稳定、安装维修方便等优点。

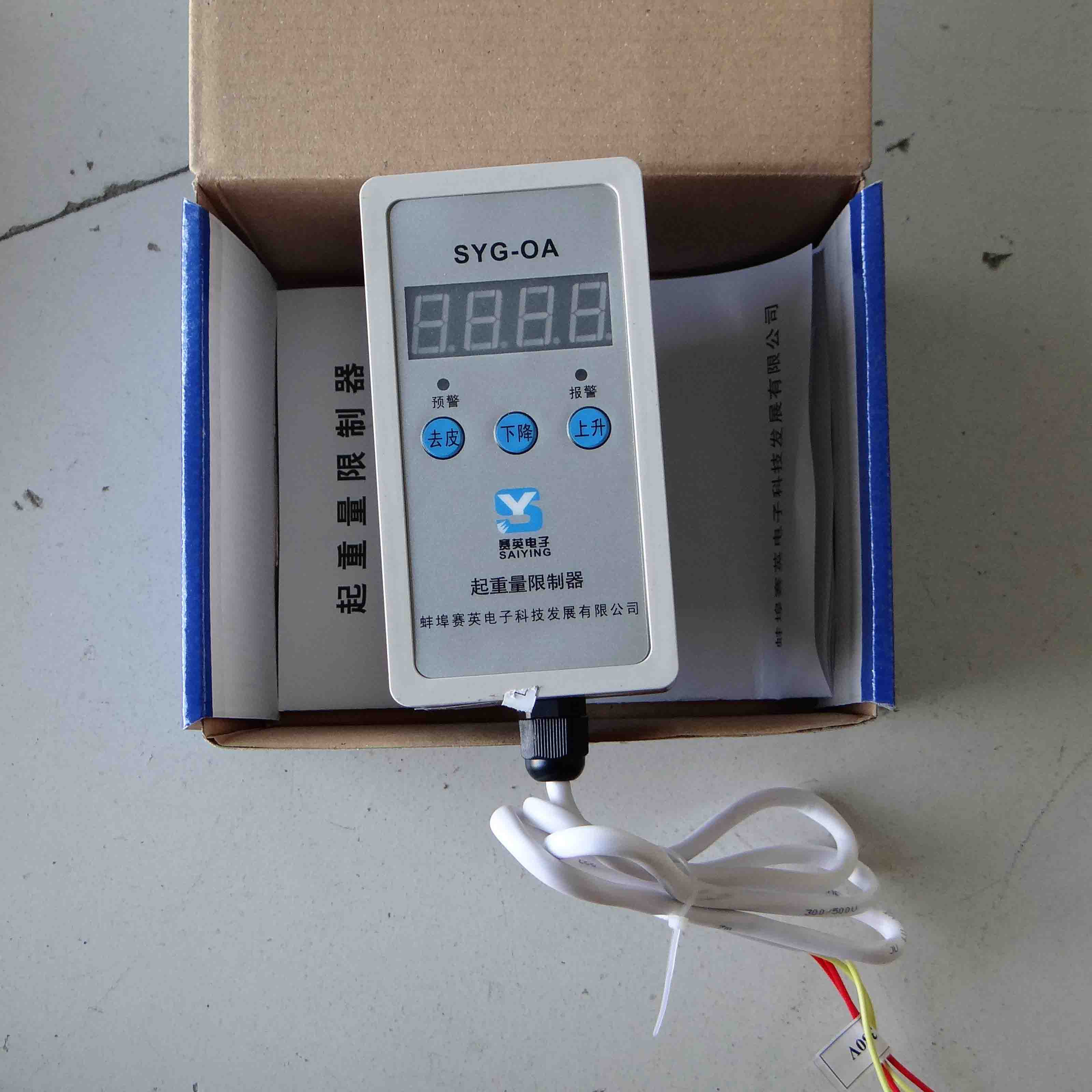

产品图片

主要特点

   (1)由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；


   (2)为了消除传感器、放大器和机械等多方面长期工作生产生的变化带来的影响，本装置采用了零点自动跟踪记忆技术，确保 称重的精度；

   (3)为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试；

   (4)为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观。

工作原理

  BCQ型起重量限制器由两大部分组成，传感器和控制器。 当起重机械起吊重物，重量传输到传感器使传感器产生微量电压变化，经仪表放大器放大后经高分辨率的A/D 转换器变成数字信号。数字信号直接由单片计算机读取，经处理后换算成重量值。 该值与额定比较如达到110%的额定值二秒后输出一对无源继电 器触点信号(常闭)，用来切断起升电机电源，另外重量值可根据控制器的命令送到控制器处理后显示出额定重量，起重重量预报警和报警声响，此外控制器可以发出各种指令检查传感器的工作状 态，修正称重精度和改变倍率等工作。

技术指标

   (1)适用范围：0.5T～32T 各种规格的电动葫芦单梁式淮南起重机；

   (2)系统误差：小于±5%(F·S)；

   (3)告警方式：蜂鸣器报警；

   (4)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；

   (5)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，且延时2秒钟自动切断起重机上升接触器电源,显示重物重量；

   (6)传感器的静强度：传感器的静强度为额定载荷的1.5倍；

   (7)工作温度：-20℃～+60℃；相对湿度：45%～95%；

   (8)电源电压：AC380V，50HZ 或按用户要求；

   (9)继电器触点容量：继电器触点容量为 AC380V，2A；

   (10)显示方式：四位LED(红色)数字显示起重量，小数点自动切换。
